Salut 'Nal

Les zécrans c’est mal, les smartphones c’est le mal incarné qui abruti les zenfants. La preuve, ils ont été bannis des lycées et des collèges et depuis la France remonte en flèche au classement PISA et à l’eurovision.
L’ouvrage que je te présente devrait donc être absent de tout bon CDI (Centre de Documentation et d’Information) des fois que les élèves se prennent d’envie de faire de la physique avec cet objet du démon.

Smartphonique – faites de votre smartphone un labo de physique
Ulysse Delambre
ed. Dunod
EAN 9782100840991

https://www.dunod.com/sciences-techniques/smartphonique-faites-votre-smartphone-un-labo-physique

couverture

Il existe en e-book mais personnellement j’aime bien le papier. Il n'est pas récent, je ne l’ai même pas acheté dernièrement, mais je l’ai redécouvert pendant ces vacances avec plaisir.

Libre ?

Bon d’accord, ce n’est pas libre mais ça ne pue pas pour autant. Le livre tout d’abord est un ouvrage commercial avec des droits classiques (juste une mention d’une illustration en CC-by-sa) et les applications utilisées (Fizziq, Phyphox et Physics ToolBox Suite) ne sont pas libres non plus bien que gratuites. (NdM: Phybox est sous licence GPL et donc libre).

Faut-il jeter bébé avec l’eau du bain ? Ce serait gâcher.

L’ouvrage est très intéressant, en tout cas pour un amateur de belles manips de physique. D’un niveau assez soutenu, il est difficilement utilisable seul avant la terminale, la quatrième de couverture le suggère plutôt pour les étudiants de licence ou de prépa mais avec un accompagnement et des simplifications, certaines expériences sont réalisables bien avant.

Les expériences

De la mécanique : qui n’a jamais laissé tombé son téléphone ? La prochaine fois essayez d’avoir l’accéléromètre en marche avant pour peser la Terre. Et mettez un coussin pour l’atterrissage.
De l’optique : pour transformer son smartphone en microscope
De l’acoustique en sifflant (au sens propre du terme) une bouteille de Bordeaux
Le smartphone en lui-même est sujet d’étude : en plaçant le téléphone sur un plateau de tourne-disque on peut déterminer l’emplacement précis de l’accéléromètre.

En tout une petite trentaine d’expériences plus ou moins complexes mais bien détaillées tant au niveau du protocole que pour la théorie.

Un exemple

L’autre jour, j’ai fait une petite balade en famille. Avec l’appli Fizziq, le GPS et le capteur de pression, j’ai pris quelques mesures lors de la montée.

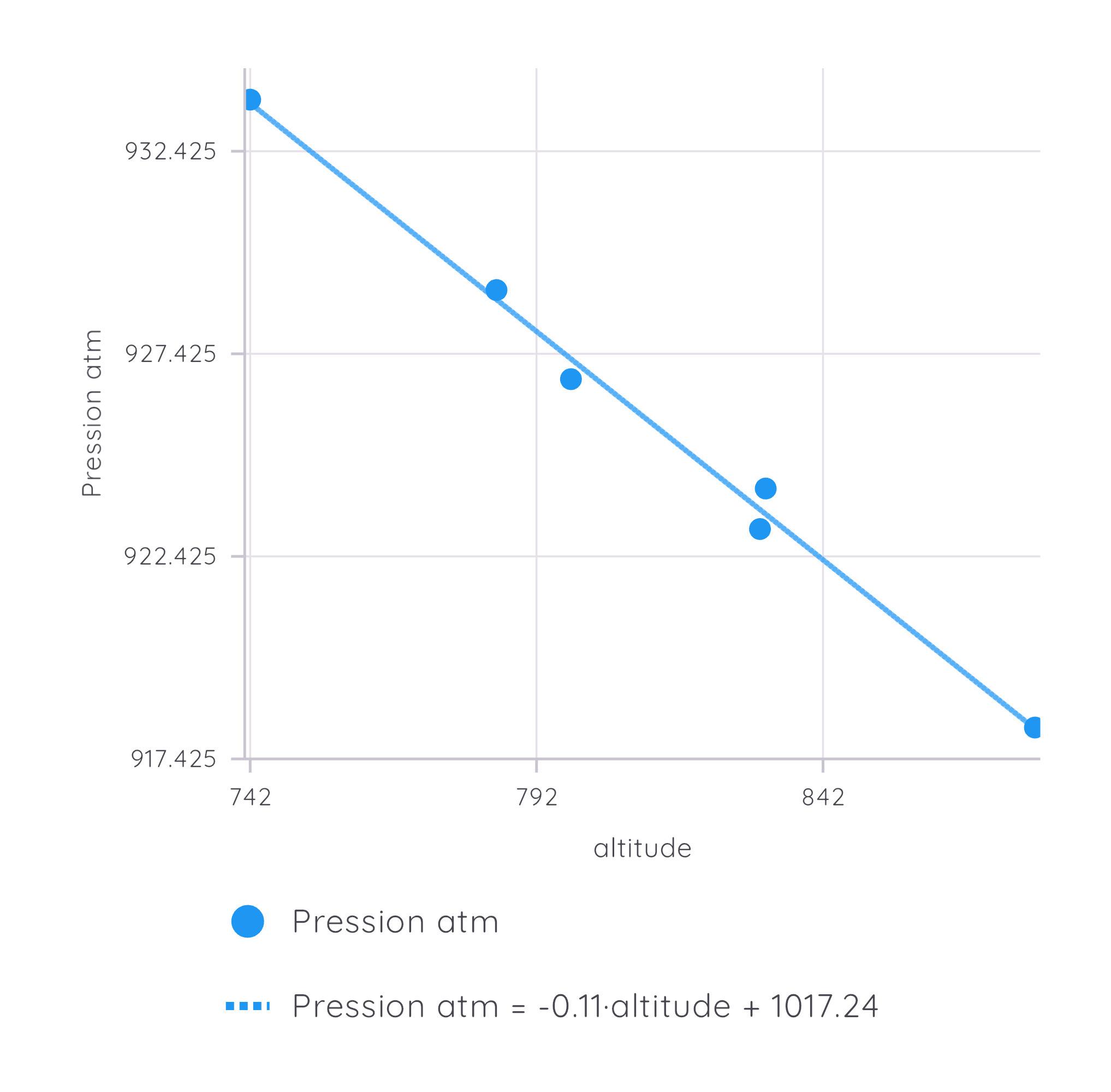

courbe Patm = f(altitude)

Question : quelle est la masse volumique de l’air ? ¹

Sortir du smartphone

Une petite partie du livre est consacré à l’interfaçage avec arduino mais cela fonctionne aussi avec ESP32 ou BBC micro-bit. Et là je me surprends à imaginer un écosystème, libre celui-là, de matériels de TP utilisables avec ces smartphones qui permettrait de s’affranchir des interfaces d’ExAO (Expérimentation assisté par ordinateur) propriétaires, coûteuses et volumineuses.

Un peu de soudure, un circuit imprimé, même sous forme de plaque d’essai type veroboard et un boîtier. C’est accessible à un·e bricoleur·euse ².

J’aime bien l’idée. Et vous ?

¹ 1,1 g/L, c’est (presque) écrit sur la capture d’écran, il ne reste plus qu’à mettre les unités.

² « bricolheureux » je crois que je vais conserver ce mot-valise.

  • # Labo de physique dans la poche

    Posté par  (Mastodon) . Évalué à 10 (+8/-0). Dernière modification le 28 octobre 2026 à 22:53.

    J'avais découvert ce concept pendant le COVID avec les vidéos de Julien Bobroff où confiné dans sa cuisine il faisait plein de manips.

    Il essayait de retrouver des constantes de la physique, s'amusait avec les formules par exemple en pesant un objet via la différence de pression qu'il exerçait sur le smartphone enfermé dans un sac en plastique gonflé…

    Du coup je me demande qui a inspiré l'autre, mais vu les dates, on dirait que le bouquin a bien eu la précédence.

    En théorie, la théorie et la pratique c'est pareil. En pratique c'est pas vrai.

    • [^] # Re: Labo de physique dans la poche

      Posté par  . Évalué à 8 (+6/-0).

      Les bonnes idées naissent parfois (souvent ?) plusieurs fois indépendamment.

      The physics teacher journal et l'American Journal of Physics en ont publiés depuis un bon moment déjà.

    • [^] # Re: Labo de physique dans la poche

      Posté par  (site web personnel) . Évalué à 5 (+4/-0).

      Au sujet de Julien Bobroff, allez voir le site La physique autrement dont il fait partie de l'équipe. D'ailleurs la page Fiches smartphones indique Ulysse Delabe et Marine Joumard comme auteur, toutes ces personnes et le livre sont probablement très lié.

      Je ne peux que conseiller d'aller voir le travail de vulgarisation de Julien Bobroff et sont équipe, c'est passionnant.

      Dévellopeur QElectroTech

  • # Interfacer un smartphone avec une ESP32…

    Posté par  (site web personnel) . Évalué à 6 (+4/-0). Dernière modification le 29 octobre 2026 à 09:31.

    …(ou un Raspberry Pico (2) W), c'est précisément l'objet de ce journal : https://linuxfr.org/users/epeios/journaux/de-l-iot-dans-la-poche. En outre, il se trouve que, à titre de preuve de concept, j'ai développé une petite application qui utilise les capteurs du smartphone pour afficher son orientation sous forme d'un cube en fil de fer sur un afficheur OLED piloté par un ESP32 : https://zelbinium.org/fr/ravel/demos/#orientation.
    Ce n'est pas encore implémenté mais, à terme, il sera possible de lire avec un smartphone des capteurs branchés sur un ESP32.

    Zelbinium: pour la génération qui crée, pas celle qui scrolle…

  • # Et en libre

    Posté par  (site web personnel) . Évalué à 5 (+4/-0). Dernière modification le 29 octobre 2026 à 09:33.

    J'aime beaucoup l'idée aussi. J'avais fait quelques essais avec Phyphox (qui est libre). C'est un peu moins élaboré que les applications dont parle le livre mais il est possible d'exporter les données pour en faire autre chose.

    Ce commentaire est sous licence CC0: faites-en ce que vous voulez tant que vous ne m'attribuez pas de fausses paroles.

    • [^] # Re: Et en libre

      Posté par  . Évalué à 2 (+0/-0). Dernière modification le 29 octobre 2026 à 10:56.

      Merci, la licence de Phyphox m'avait échappée.

      Peut-être qu'un modérateur pourrait amender ma bêtise ?

      • [^] # Re: Et en libre

        Posté par  (Mastodon) . Évalué à 3 (+0/-0).

        Corrigé, merci à tous les deux.

        En théorie, la théorie et la pratique c'est pareil. En pratique c'est pas vrai.

  • # Le pinaillage, c'est la vie, et c'est une grande tradition sur DLFP !

    Posté par  . Évalué à 9 (+7/-0).

    J'aimerais bien savoir comment tu fais pour peser la Terre en laissant chuter un accéléromètre. Je vois deux soucis :

    • Au mieux, tu mesures non pas la masse de la Terre, mais le produit M_T \times G, avec M_T la masse de la Terre et G la constante gravitationnelle, et ce produit a la dimension d'une accélération. Bien sûr, si tu connais la constante gravitationnelle, tu peux en déduire la masse de la Terre. Mais historiquement, c'est justement ce qui a été le plus difficile : factoriser ce produit, autrement dit, connaissant l'accélération (facilement mesurable), en déduire ce qui relève de la constante gravitationnelle et ce qui relève de la masse de la Terre. La solution qui a fini par fonctionner a été de… ne pas du tout mesurer la masse de la Terre, mais mesurer l'interaction gravitationnelle entre des boules de plomb de masse importante et connue, en déduire G, et en déduire M_T. Rien d'accessible avec un smartphone, mais peut-être le livre a-t-il une solution miracle qui ne passe pas par la tautologie "Connaissant G…"1.
    • Il me semble que le meilleur moyen de mesurer l'accélération gravitationnelle n'est absolument pas de faire chuter un accéléromètre. En vertu du principe d'équivalence, un accéléromètre en chute libre (une vraie chute libre, sans résistance de l'air) mesurera une accélération d'exactement zéro. En effet, l'interaction gravitationnelle est exactement compensée par l'accélération qu'elle provoque elle-même. Alors pourquoi la méthode marche ? Eh bien parce que les constructeurs d'accéléromètres savent très bien que leurs mesures vont être parasitées par la gravitation et ont donc intégré une correction logicielle. La chute libre permet en fait de mesurer cette correction logicielle. La meilleure méthode pour mesurer réellement l'accélération gravitationnelle serait de poser le téléphone au repos, sur une table, et de désactiver la correction. Une autre méthode consiste à faire chuter le téléphone d'une hauteur connue et de mesurer précisément le temps de chute. Mais "une hauteur connue", ce n'est pas un coussin.

    quelle est la masse volumique de l’air ?

    Ta réponse est valide… à une altitude donnée ! L'air étant soumis à la loi des gaz parfaits, sa masse volumique dépend de la pression, qui elle-même dépend de la masse de la colonne d'air sus-jacente. Le fait que tu observes une pression quasi-linéaire (à l'erreur de mesure près) en fonction de l'altitude montre d'ailleurs que tu n'as qu'une faible variation d'altitude. Si tu avais fait la même expérience entre le niveau de la mer et le sommet du Mont Blanc, avec de nombreux points de données, tu aurais eu une très jolie exponentielle et ta question n'aurait alors plus eu aucun sens. Il t'aurait alors fallu une réponse en kg.m^{-3}.Pa^{-1}.


    1. D'ailleurs, on n'a absolument pas besoin de connaître G en mécanique pure. On peut absolument tout faire avec des accélérations plutôt que des masses et une constante gravitationnelle. Par contre, connaître la masse d'un corps céleste, planète ou étoile, fournit des informations précieuses sur sa composition. ↩

    Ça, ce sont les sources. Le mouton que tu veux est dedans.

    • [^] # Re: Le pinaillage, c'est la vie, et c'est une grande tradition sur DLFP !

      Posté par  (Mastodon) . Évalué à 4 (+1/-0). Dernière modification le 29 octobre 2026 à 14:33.

      Je pense qu'il a fait quelques raccourcis. En tous cas dans cette expérience, Julien Bobroff retrouve g (de manière trèèès approximative mais bon…).

      Pour ça en effet il fait chuter son smartphone en mode accéléromètre. Mais il s'en sert de chronomètre en regardant le temps pendant lequel l'accélération est nulle (temps de chute). Connaissant la hauteur, il applique h=1/2 g.t² et donc g=2h/t².

      En théorie, la théorie et la pratique c'est pareil. En pratique c'est pas vrai.

      • [^] # Re: Le pinaillage, c'est la vie, et c'est une grande tradition sur DLFP !

        Posté par  (site web personnel) . Évalué à 10 (+8/-0). Dernière modification le 29 octobre 2026 à 15:16.

        J'avais une méthode qui consistait à requêter en HTTPS Wikipedia en 5G pendant la chute pour récupérer la valeur de g, mais côté prof ce fut considéré comme hors sujet.

        • [^] # Re: Le pinaillage, c'est la vie, et c'est une grande tradition sur DLFP !

          Posté par  . Évalué à 3 (+1/-0).

          En même temps, tu demandes la valeur de g, forcément c'est hors sujet. Tu aurais demandé G, ou directement la masse de la Terre, tu aurais été reçu.

          Modulo l'édition hostile de Wikipédia pendant la durée de l'épreuve, bien sûr.

          Ça, ce sont les sources. Le mouton que tu veux est dedans.

      • [^] # Re: Le pinaillage, c'est la vie, et c'est une grande tradition sur DLFP !

        Posté par  . Évalué à 3 (+1/-0).

        Donc il te faut une mesure précise du temps de chute et une connaissance précise de la hauteur de chute. Qu'est-ce que ça nécessite ?

        • Une surface dure (pour déterminer le moment précis de l'impact)
        • Un chuteur à peu près sphérique (pour éviter qu'un changement d'orientation change la hauteur de chute)
        • Du vide

        Je sais pas toi, mais moi je fais pas tomber mon téléphone sur une surface dure ;). Quant à le considérer sphérique, ça me paraît franchement excessif. Mon téléphone faisant 161 mm de long pour 10 d'épaisseur (c'est pas petit, un fairphone), il y a un différentiel de hauteur de chute qui peut atteindre 7,5 cm selon l'orientation du téléphone au point d'impact. C'est pas négligeable ! Tout ceci est aggravé par la présence d'air : autant, quand je fais chuter une boule de plomb de 12 cm, je peux raisonnablement négliger la résistance de l'air, autant, pour un objet franchement plat, ça me semble largement propice à aggraver l'erreur de mesure. Or s'il y a une chose tout aussi importante qu'apprendre à expérimenter n physique, c'est d'apprendre à minimiser l'erreur de mesure.

        En plus, tu ne mesures que g, l'accélération gravitationnelle, pas G, la constante gravitationnelle. Tu restes obligé de passer par une mesure extérieure de G pour en déduire la masse de la Terre.

        Ça, ce sont les sources. Le mouton que tu veux est dedans.

    • [^] # Re: Le pinaillage, c'est la vie, et c'est une grande tradition sur DLFP !

      Posté par  . Évalué à 3 (+2/-1).

      Non ce n'est pas du pinaillage, c'est à mon sens le cœur de la problématique. On a une discipline qui s'est construite petit à petit, avec des errements et des erreurs et à côté de ça, son enseignement arrive à un instant t avec des connaissances bien établies mais des élèves qui n'ont pas fait cette démarche. (et en plus ont des pré-conceptions parfois un peu étranges à déconstruire)
      On est donc obligé de prendre un petit aspect d'un tout pour « commencer quelque part » et parfois faire des raccourcis historiquement douteux.

      Pour la manip' le smartphone est utilisé comme chrono : l'accéléromètre n'est là que pour détecter le début et la fin de la chute, comme le fait remarquer gUI.

      tu aurais eu une très jolie exponentielle

      À pinailleur, pinailleur et demi il faut aussi tenir compte de la température ;-)
