Introduction
Je m'intéresse depuis quelques temps à des microcontrôleurs comme le Raspberry Pico (2) W, l'ESP8266, l'ESP32… surtout pour voir ce qu'on l'on pouvait tirer du Wi-Fi dont ils sont équipés.
De fil en aiguille, je me suis retrouvé avec un kit mécatronique de poche, alimenté par batterie, et qui, grâce au Wi-Fi, est pilotable à distance, notamment avec un smartphone.
J'ai animé quelques ateliers de programmation centrés sur ces kits, majoritairement à destination de collégiens, qui ont connus un franc succès.
C'est de l'électronique tout ce qu'il y a de plus basique et s'appuyant sur des composants très faciles à trouver. Si vous ne savez pas quoi faire lors de vos longues soirées d'hiver journées de canicule…
NOTA : en cliquant sur les photos ci-dessous, vous aurez accès à leur version agrandie.
Présentation du kit

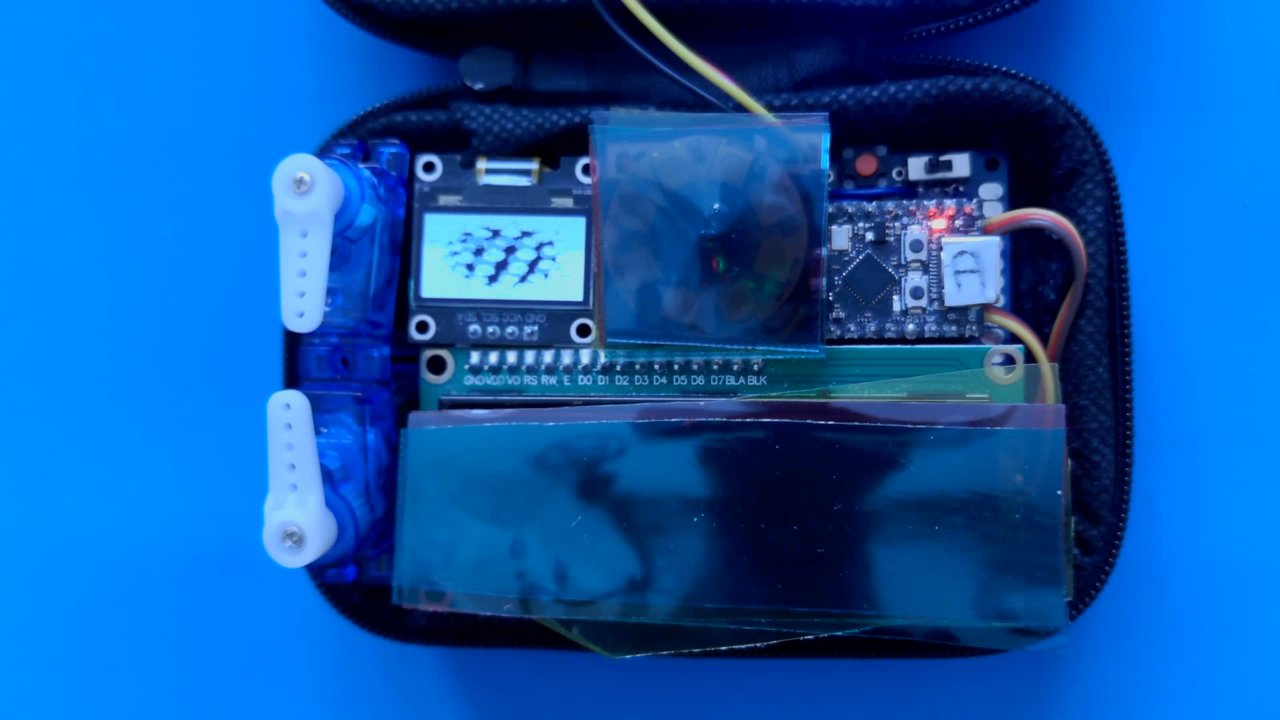

En cliquant sur l'image ci-dessous, vous aurez accès à une petit vidéo (hébergé sur une instance PeerTube) qui montre les différents composants du kit en action.
Le kit est animé par une application Python qui tourne sur mon smartphone grâce à Termux. Bien entendu, ce type d'application tourne sans problème sur un ordinateur de type PC avec un environnement de développement Python tout ce qu'il y de plus classique.
À noter que l'on peut également faire tourner ce type d'application sous iOS, grâce à iSH.

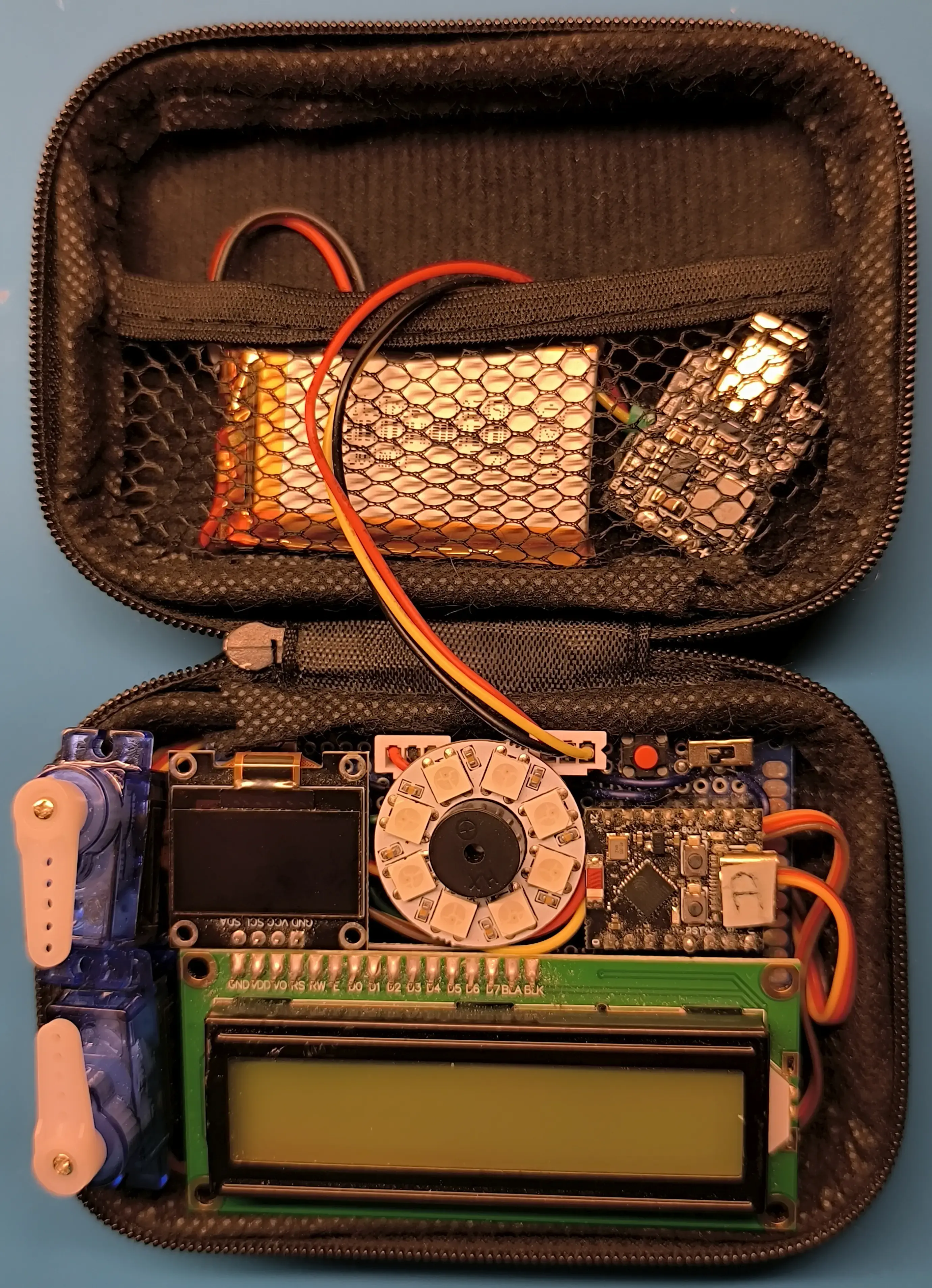

Voici une photo avec presque tous les composants constituant ce kit. Il manque tout ce qui est relatif aux servomoteurs, qui sont un ajout de dernière minute (pour rappel, cliquer sur une photo vous donne accès à sa version agrandie).
Voyons maintenant les composants en détails.
Le microcontrôleur

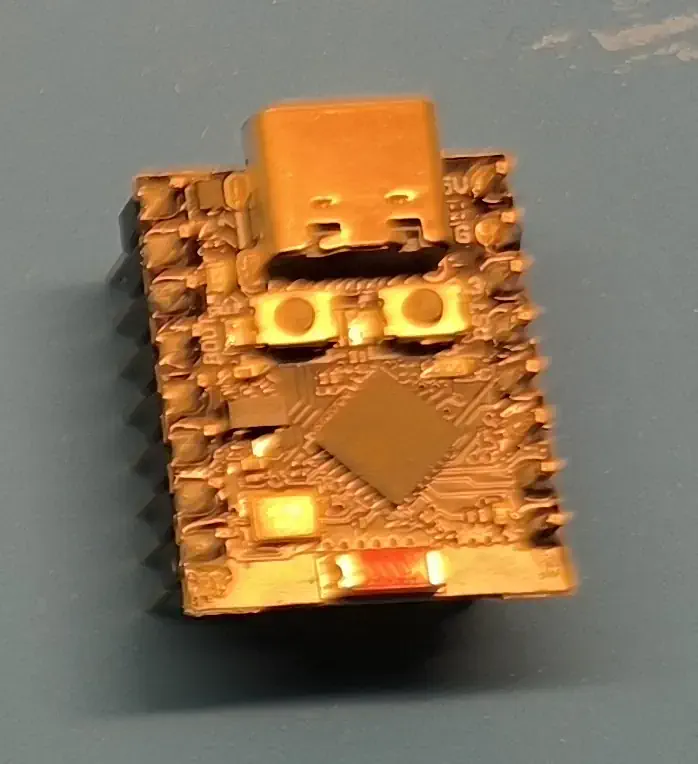

Le microcontrôleur est un ESP32-C3 SuperMini. En plus du firmware MicroPython, il y a un programme maison qui sera abordé plus bas.
Le buzzer
Le buzzer est un buzzer passif, dont on peut modifier la fréquence du son émis, contrairement au buzzer actif. Il sera piloté par un signal PWM. Accessoirement, on peut influer dans une certaine mesure sur le timbre et le volume du son émis en jouant sur le ratio du signal PWM.
L'anneau RGB
L'anneau utilisé est constitué de 8 DELs RVB WS2812. Attention : il en existe deux tailles, comme on peut le voir ci-dessous :

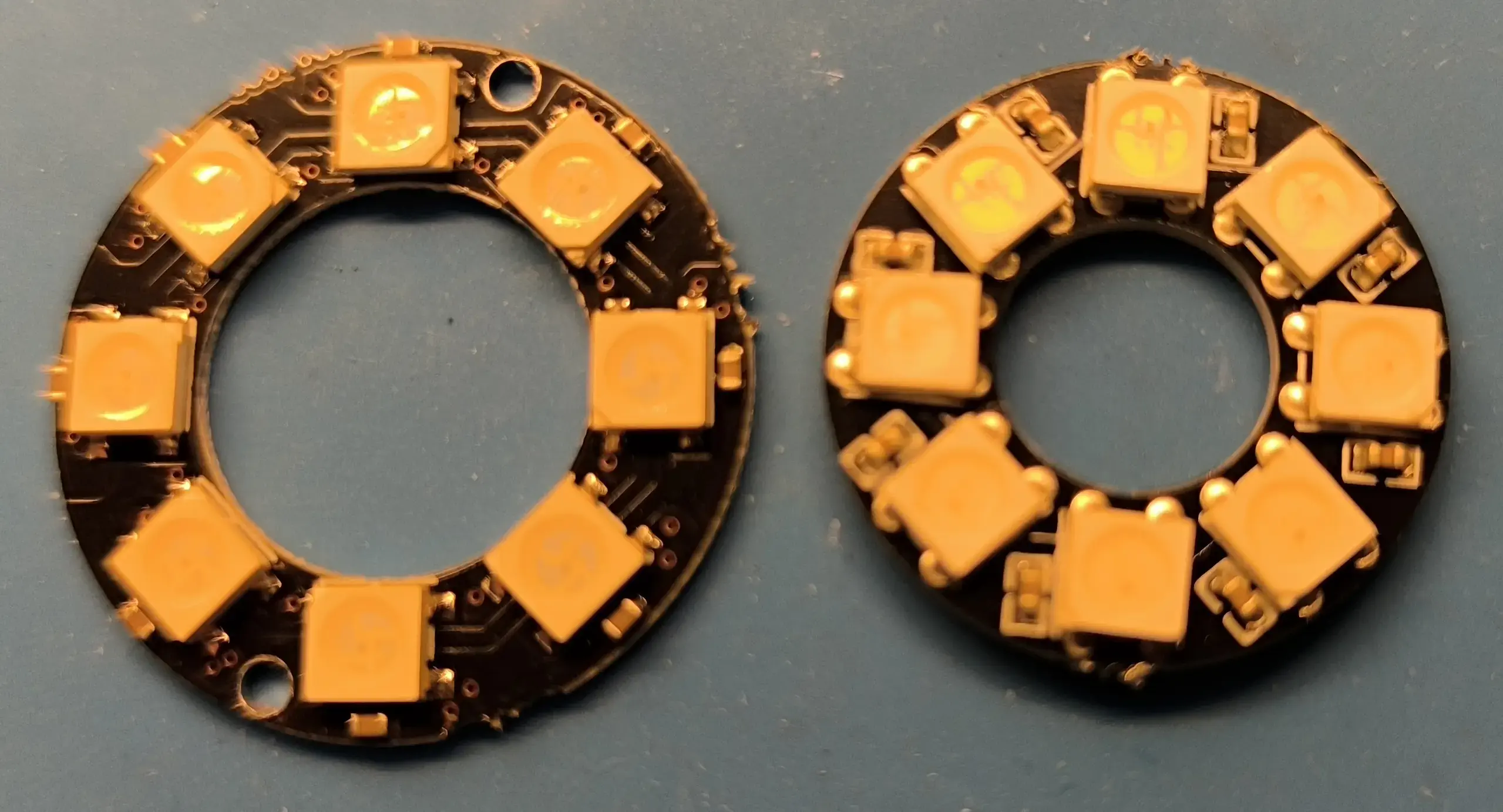

Le plus petit à l'avantage d'avoir un diamètre intérieur qui correspond pile poil au diamètre d'un buzzer. On va donc pouvoir enfiler l'anneau sur le buzzer et assurer son maintien en le coinçant légèrement contre l'ESP32.

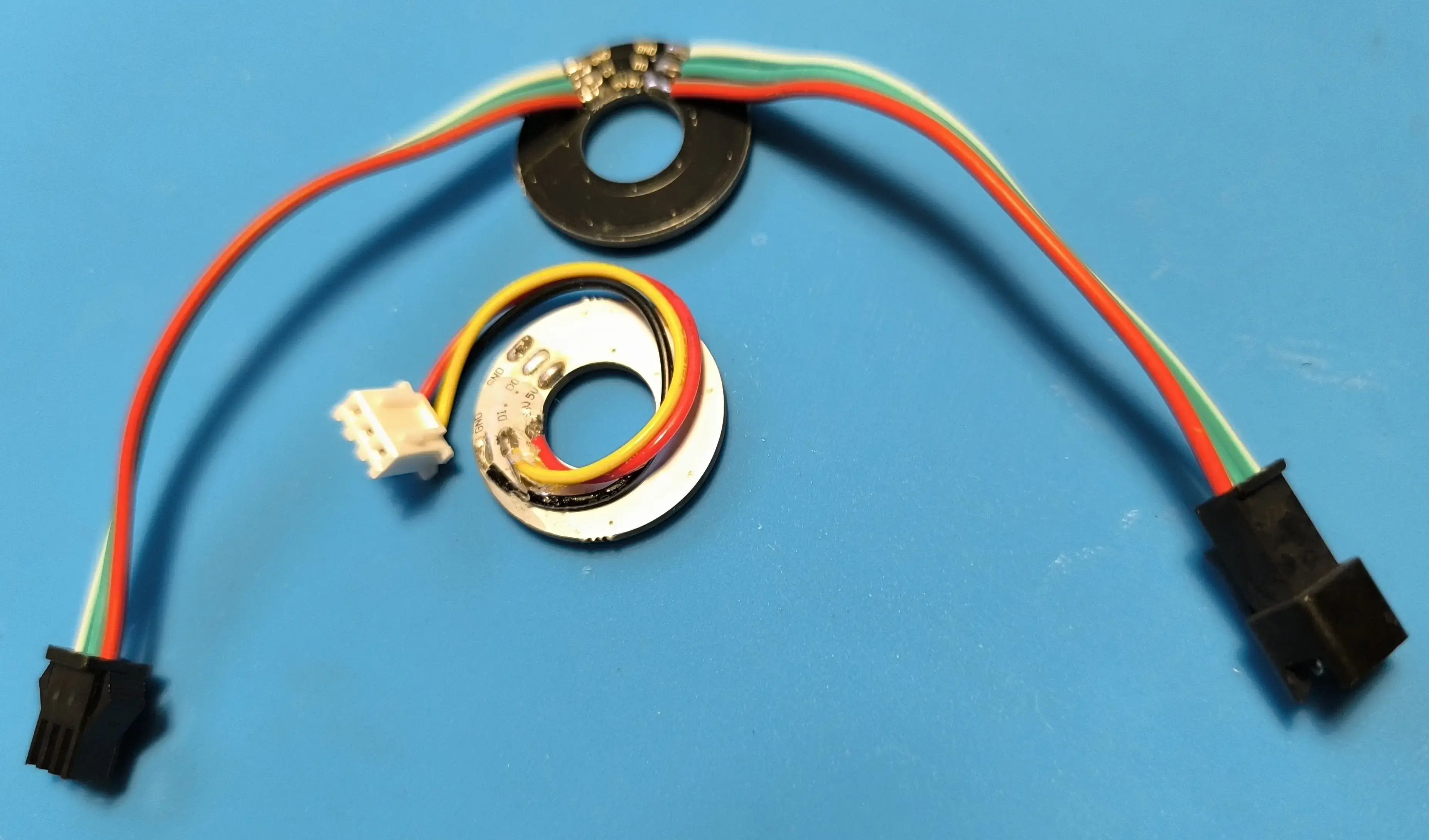

L'anneau vient généralement soudé avec deux câbles (en-haut sur la photo). Ces deux câbles sont trop longs et trop rigides pour pouvoir être utilisés avec ce kit. Le câble de sortie, qui permet de brancher un autre anneau, est, de plus, inutile. Il convient donc de les dessouder et de remplacer celui d'entrée par un autre modèle (en-bas sur la photo).
Le câble est figé par de la résine UV pour limiter les risques de rupture lors de sa manipulation.
Chacune des couleurs (RVB) peut prendre une valeur de 0 à 255, mais seules les valeurs les plus basses sont intéressantes car, plus les valeurs sont élevées, plus la différence de luminosité perçue entre deux valeurs consécutives est faible. Au final, je n'utilise que la plage des valeurs de 0 à 31.
L'écran OLED

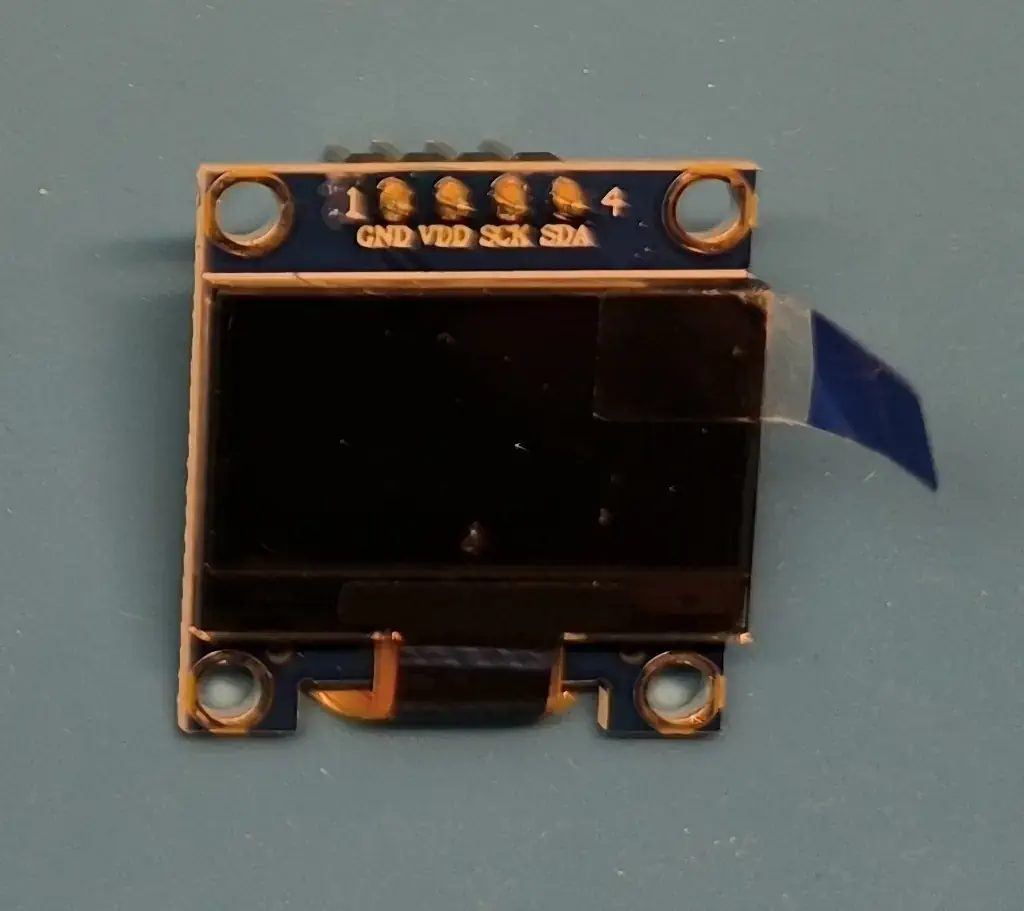

Il s'agit d'un SSD1106, d'une taille de 0,96 pouces et d'une définition de 128 par 64. Il se pilote par I2C.
L'afficheur LCD

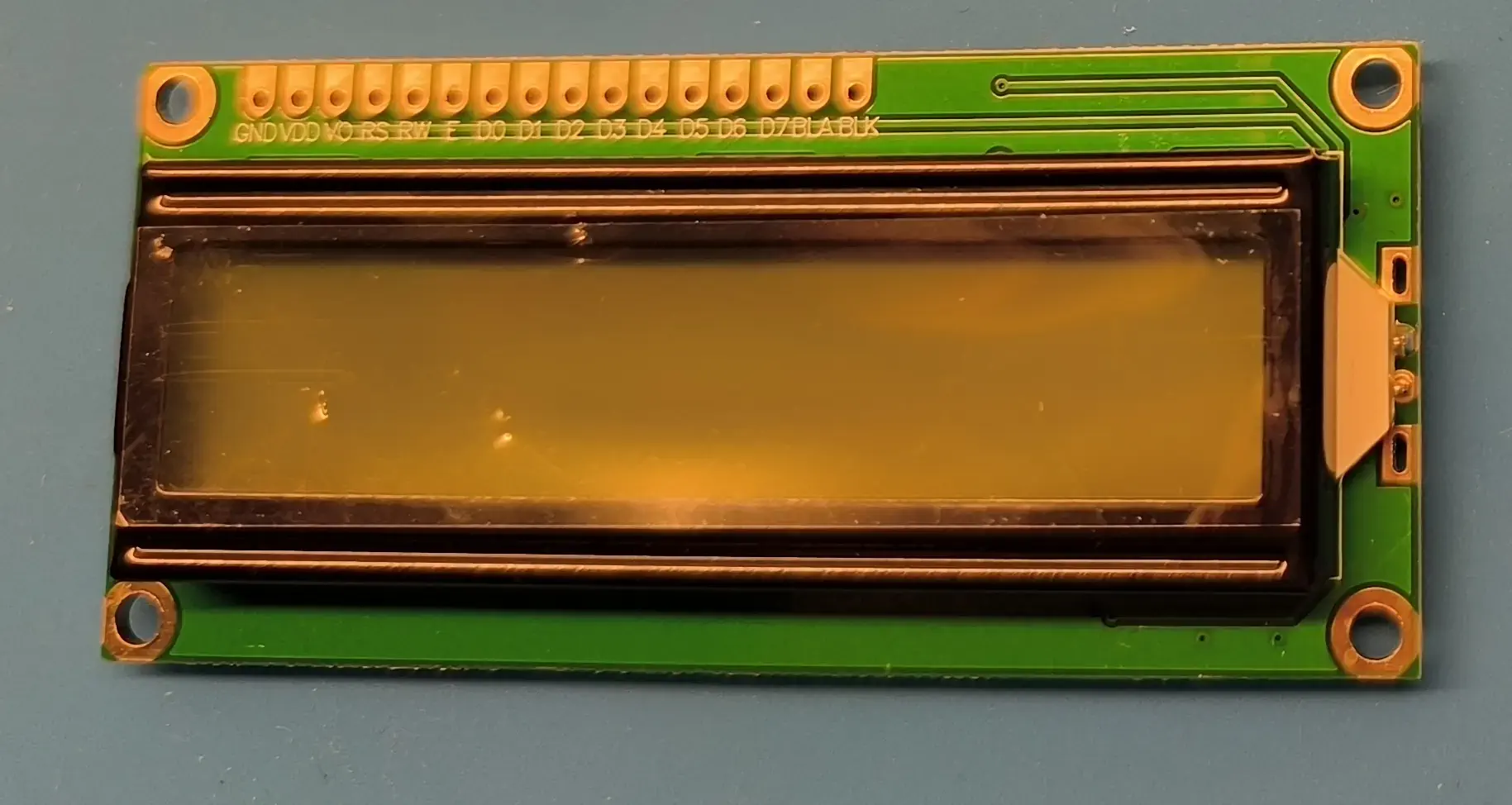

Il s'agit d'un afficheur LCD1602 de 2 lignes de 16 caractères. Il existe en plusieurs couleurs d'affichage, par exemple noir sur fond vert, ou encore blanc sur fond bleu…

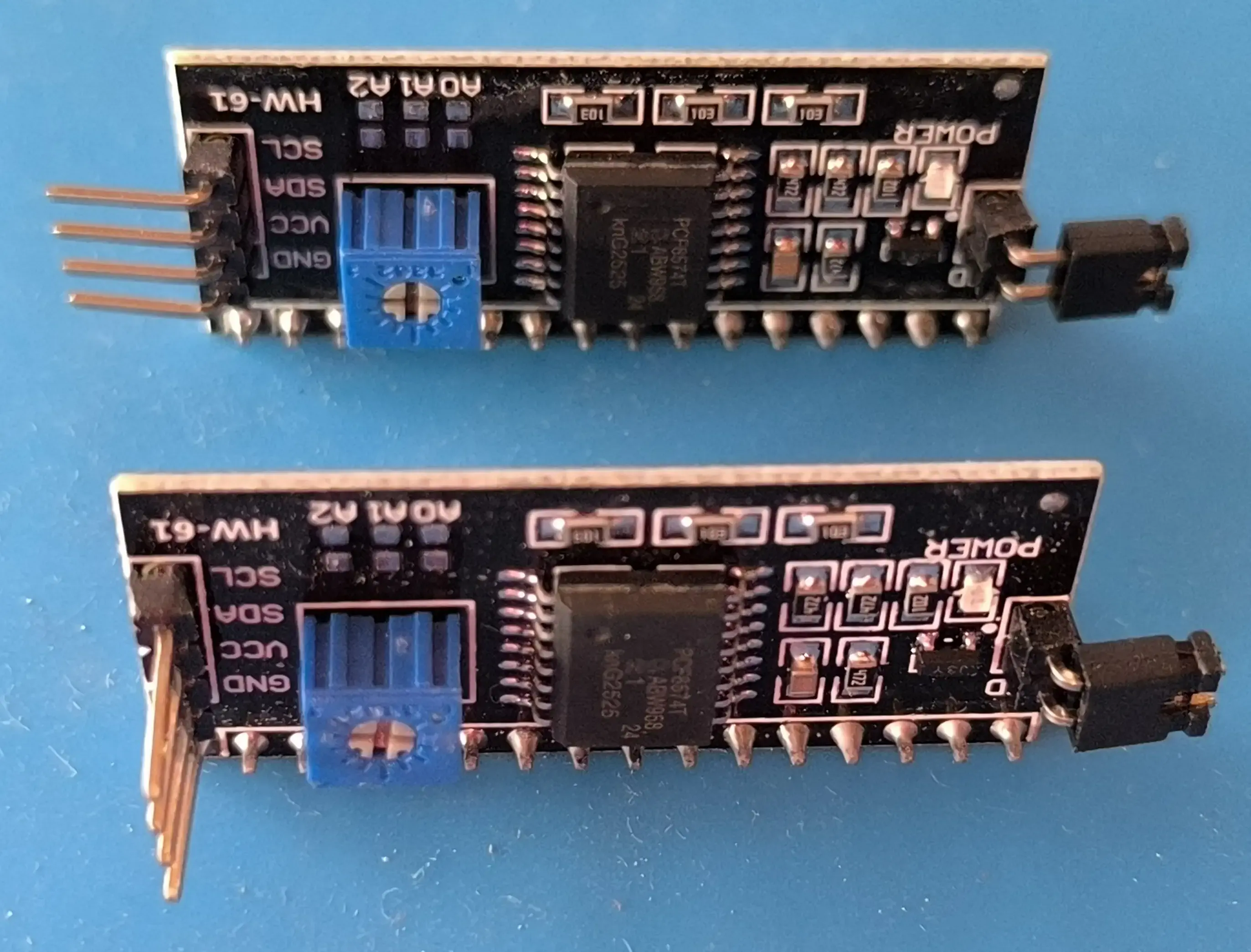

On lui adjoint un PCF8574, ce qui permet de le piloter avec I2C. Ce composant n'est pas placé sur un support, mais soudé directement sur le PCB pour des questions d'encombrement. Pour ce faire, ses pattes sont redressées (en-bas sur la photo) et soudées directement sur le PCB.
Pour pouvoir régler le contraste de l'afficheur une fois le composant soudé, il faut percer le PCB au niveau du potentiomètre du module PCF8574.
Les servomoteurs

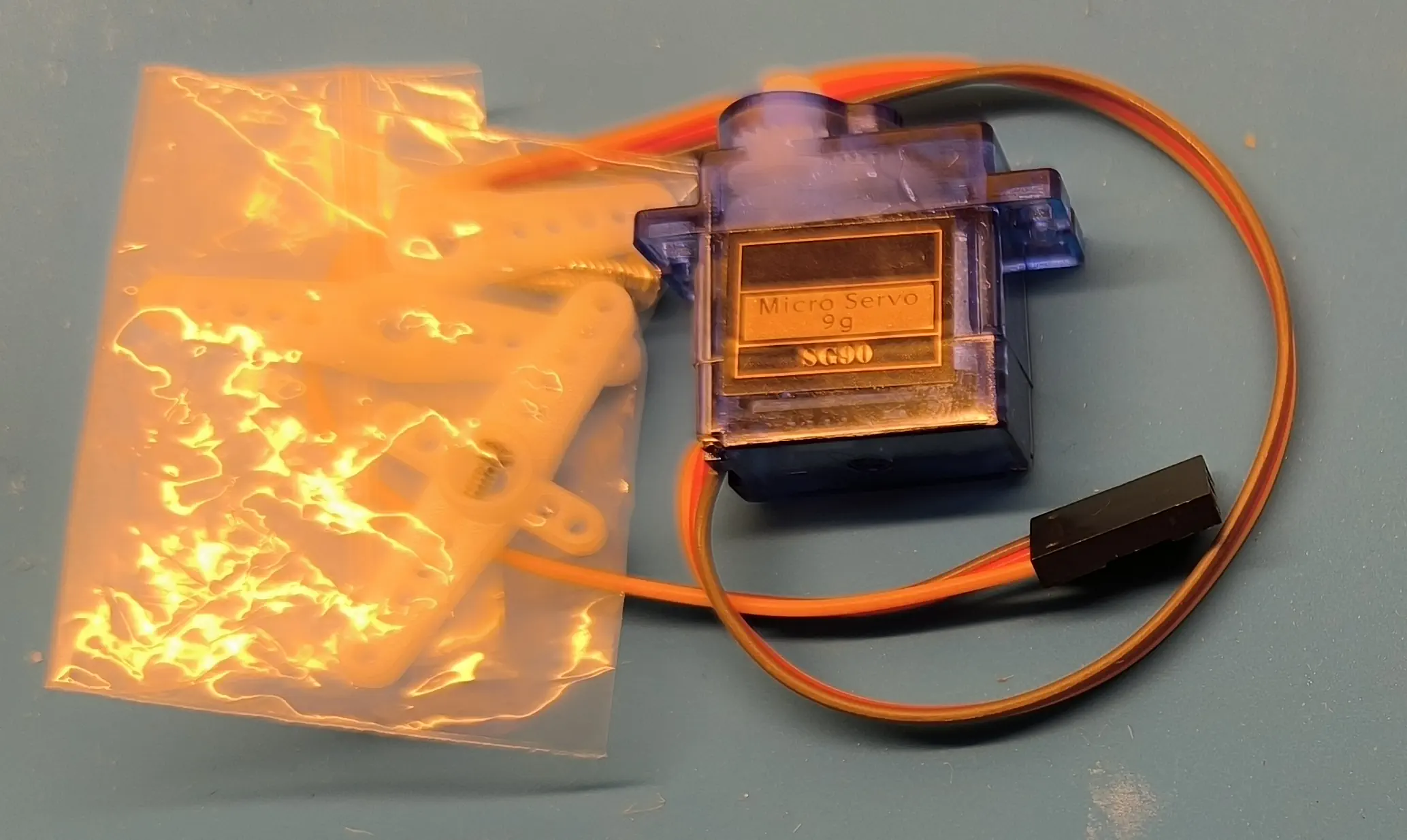

J'utilise des servomoteurs de 180° référencé SG90 qui ont un plage de tension de fonctionnement acceptant le 5V.
Ces servomoteurs peuvent être à l'origine de pics de courant qui occasionnent des chutes de tensions provoquant l'extinction du kit ou le redémarrage du microcontrôleur. Pour éviter cela, un condensateur électrolytique de 2200µF/10V est placé entre le 5V et le GND. Ce condensateur a un diamètre de 1 cm, ce qui permet de le glisser sous l'afficheur LCD. Les condensateurs de plus de 2200µF et/ou 16V sont moins pratiques avec ce kit de par leur diamètre de minimum 13 mm.
Le booster

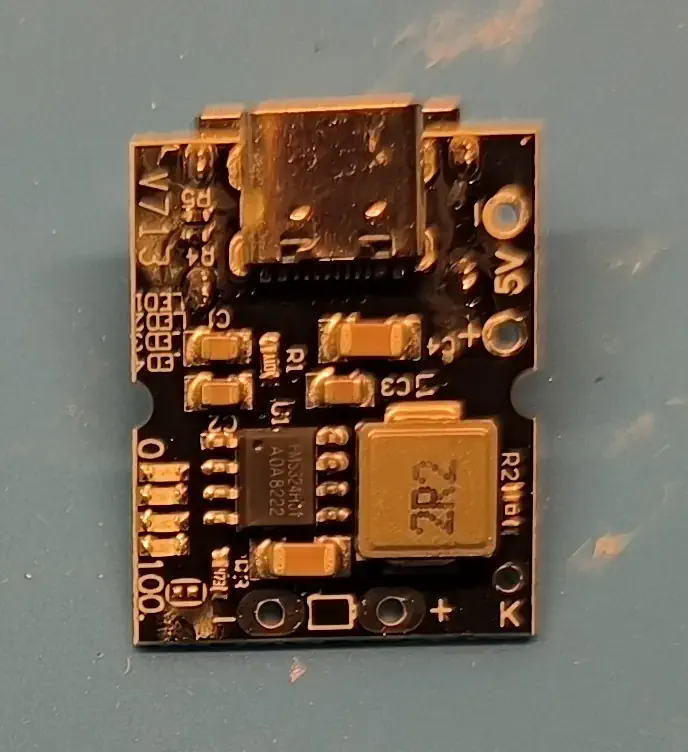

Le booster prend en entrée les 3.7 V de la batterie Li-Po et sort du 5V (2A). Le modèle utilisé a, de plus, une entrée K qui permet de piloter la mise sous/hors tension du kit. Ce booster est équipé d'une prise USB-C qui permet de recharger la batterie. En option, il y a une prise USB-A (non visible sur la photo, car placée en-dessous du booster) qui peut servir d'alimentation.
Là aussi, les câbles seront figés par de la résine UV.
Autres composants

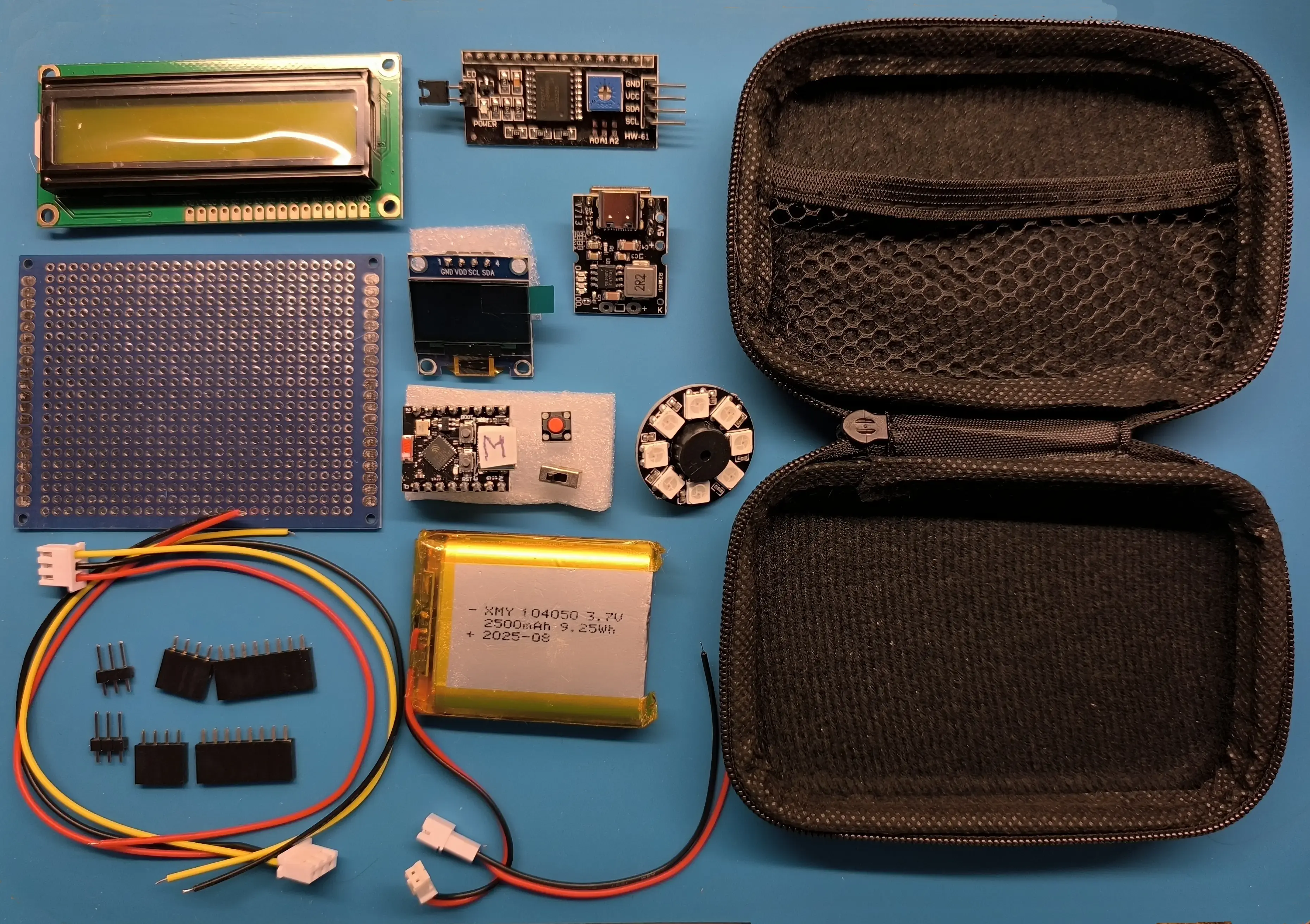

Voici les autres composants également visible sur la photo d'ensemble.
Il y a une batterie Li-Po 3.7 V de 2500mAH, Elle tient facilement plusieurs jours.
Il y a un bouton poussoir (j'ai pris un modèle pour souris, à la fois pour sa taille réduite et sa durabilité) qui est placé entre l'entrée K du booster et le GND. Un appui met le kit sous tension, deux appuis le met hors tension.
Il y a également un interrupteur à bascule qui est placé sur la sortie 5V du booster, avant le condensateur. Utile pour éviter que le kit ne demeure sous tension lorsque l'on met la batterie en charge.
Les dimensions du PCB sont de 8 cm par 6 cm.
La pochette est une pochette pour cartes Uno.
À titre indicatif, pour relier les différents composants, j'ai utilisé un fil monobrin AWG26.
Vues d'ensemble

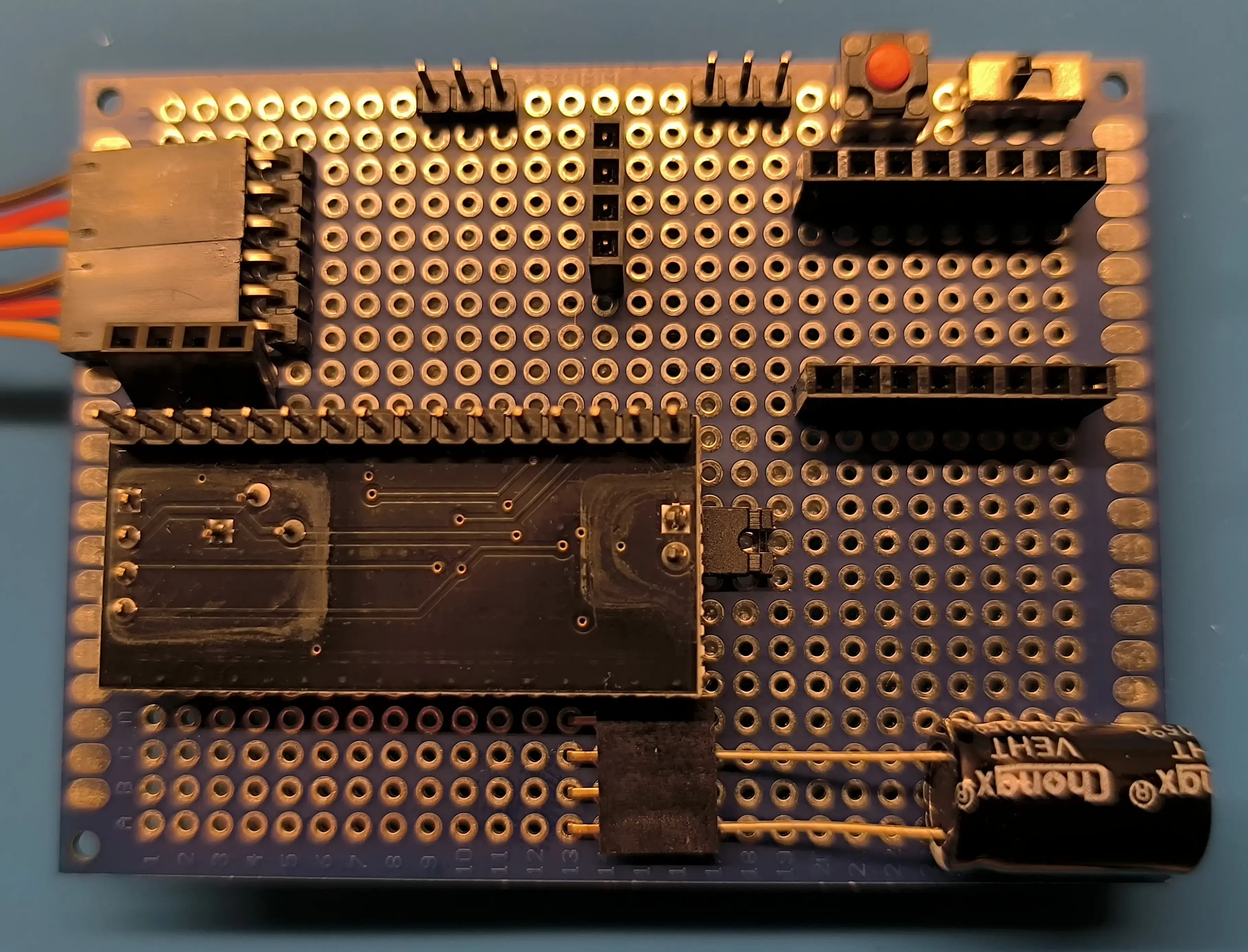

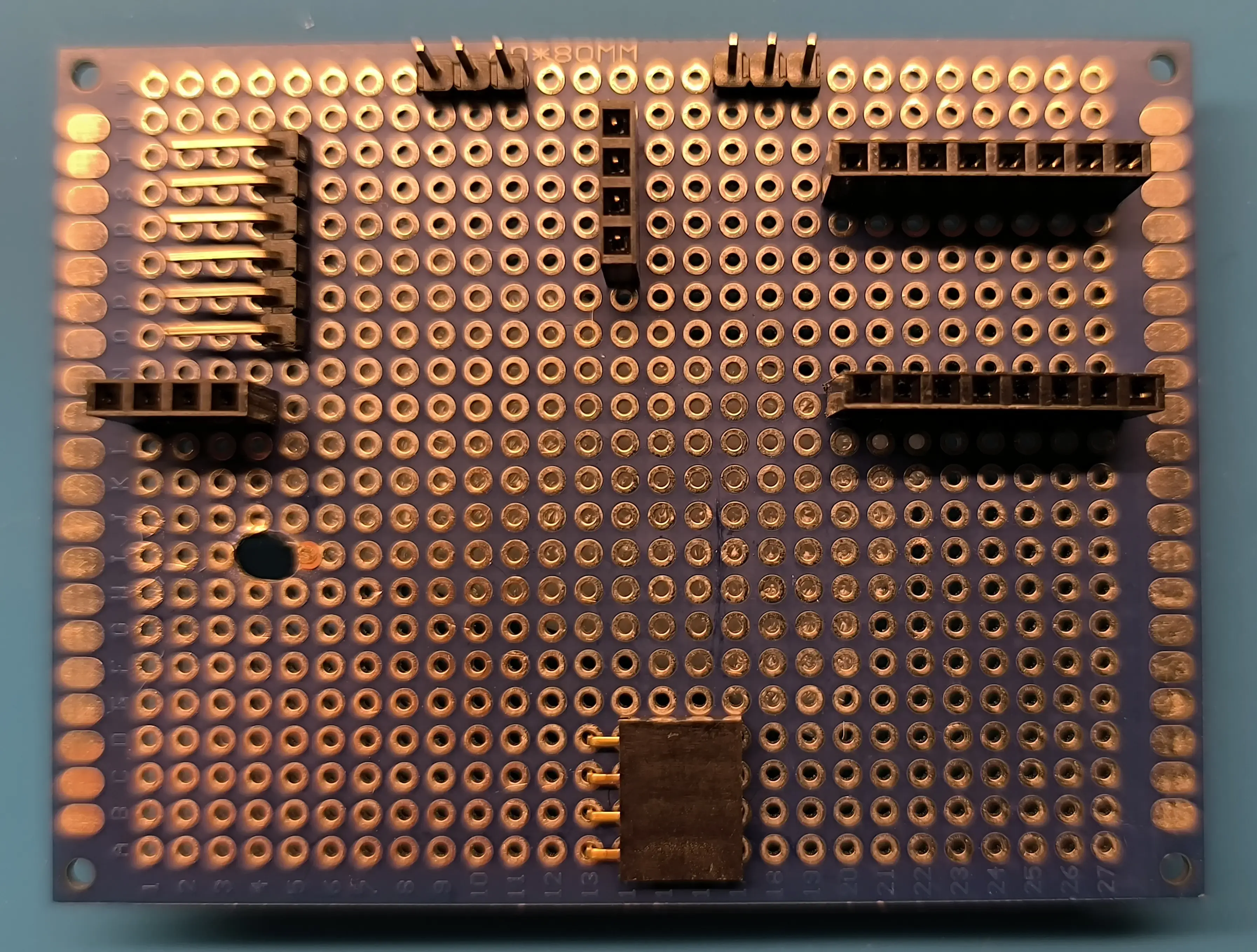

Voici le PCB avec les supports pour les différents composants. Notez l'orifice pour accéder au potentiomètre permettant de régler le contraste de l'afficheur LCD.
Même photo avec, en plus, les différents composants qui sont soudés directement sur le PCB, plus les câbles des servomoteurs et le condensateur compensant les chutes de tension occasionnés par les servomoteurs.

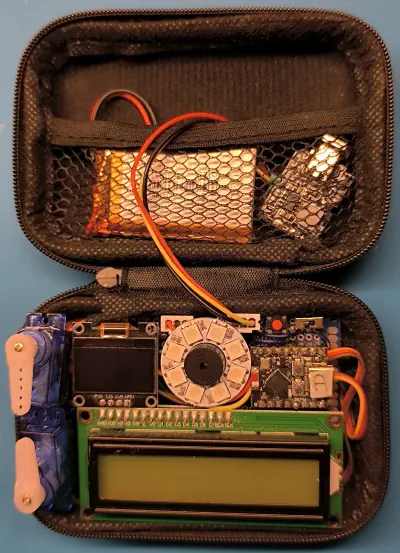

Et enfin, le kit entièrement peuplé.
Câblage

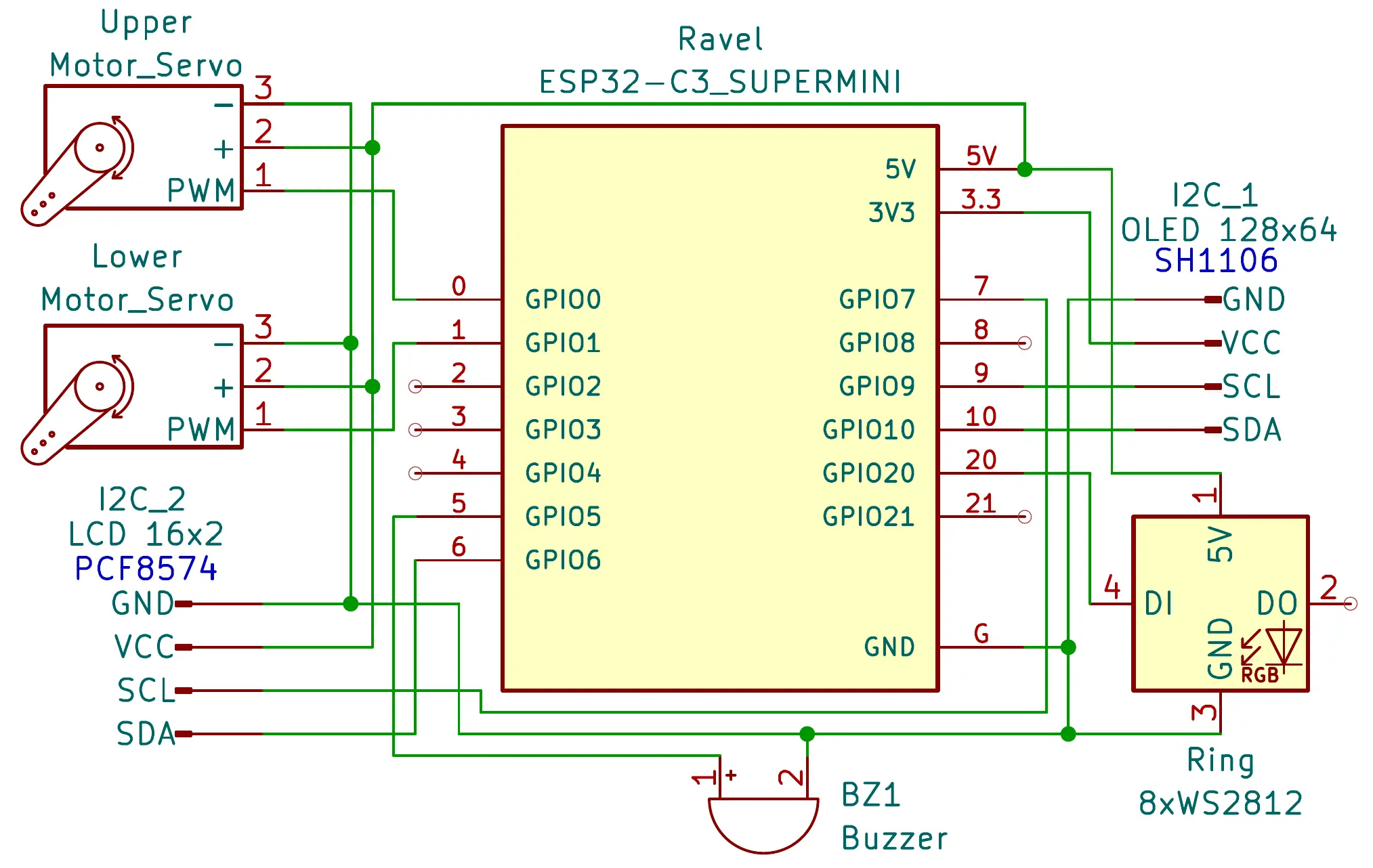

Voici le schéma électronique du kit.
Ce schéma et les indications ci-dessus devrait permettre la réalisation du kit, si l'on est un tant soit peu familier avec l'électronique et la manipulation d'un fer à souder.
On peut également utiliser des breadboard : les différents composants s'enfichent parfaitement dessus et on peut alimenter le circuit via la prise USB-C du microcontrôleur…
La partie logicielle
Le dépôt https://github.com/epeios-q37/ucuq-python contient à la fois le programme à installer sur le microcontrôleur et le module Python permettant de piloter à distance ce kit. Vous y trouverez également le code source de différentes applications pilotant ce kit, notamment celle ayant servi pour les vidéos. Ce dépôt détaille également comment installer et configurer le logiciel destiné au microcontrôleur.
Le kit et la module Python se connectent tous deux à un daemon dont le code source est dans le dépôt https://github.com/epeios-q37/ucuq. Ce dépôt n'est utile que pour ceux qui veulent utiliser leur propre serveur en lieu et place de celui mis à disposition en libre accès.
La description de l'API se trouve à l'adresse https://zelbinium.org/fr/ucuq/api/. Pour simplifier son utilisation, cette API cache volontairement tous les aspects liés au matériel (protocoles de communication, broches utilisées…). Cette API s'appuie sur des classes et des fonctions avec lesquelles on spécifie les paramètres matériels, ce qui donne la possibilité de créer ultérieurement ses propres montages.
Vous trouverez d'autres renseignements à propos du kit à https://zelbinium.org/fr/ucuq.
Bonus
Deux vidéos supplémentaires sur ce kit :
- https://tubefree.org/w/3MzzYFV25snQos4XmV7RuJ (pas de son) ;
- https://tubefree.org/w/a1e1CoT1W4EqEKHkfB7GLL (le son est une composante essentielle de cette vidéo).
# de la terminologie
Posté par NeoX . Évalué à 3 (+0/-0).
du coup est-ce encore de l'IoT (internet des objets)
ou est-ce de la mecatronique, mais IoT est plus vendeur ?
# ESP32-C3 en access point
Posté par cévhé . Évalué à 3 (+1/-0).
Salut,
au vu de la photo j'ai reconnu un ESP32 que j'ai testé (puis abandonné pour d'autres modèles un peu plus chers mais fonctionnant comme souhaité)
Ces cartes à antenne céramique m'ont causé du tracas sur la partie wifi : pas très stable en client d'une box ou du réseau wifi de mon collège (même à moins de 2 mètres de la box ou d'une borne) et pas du tout fonctionnel en access point
Mauvaise série, erreur de conception de cette génération de carte ou je ne sais quoi, toujours est-il que le même code sur une carte mieux (?) conçue (capotage métal sur la puce, antenne imprimée sur le circuit imprimé) ne pose aucun problème.
As-tu rencontré des difficultés semblables ?
[^] # Re: ESP32-C3 en access point
Posté par gUI (Mastodon) . Évalué à 4 (+1/-0).
Je mise sur le manque de chance : j'ai la maison remplie (prsque littéralement) de ESP8266 et ESP32, tous avec antenne intégrée (souvent sur une simple piste sur le PCB, même pas la petite antenne céramique) et j'ai vraiment aucun soucis de connectivité WiFi.
En théorie, la théorie et la pratique c'est pareil. En pratique c'est pas vrai.
[^] # Re: ESP32-C3 en access point
Posté par PLuG . Évalué à 2 (+1/-0).
idem, j'utilise massivement des ESP32 et ESP8266 (de moins en moins ESP8266 cependant depuis l'arrivée des ESP32, plus puissants, plus de mémoire, plus d'entrées/sorties, …).
J'ai eu des problèmes de wifi, dans le temps il y a eu des versions de firmware pas optimaux, et des correctifs apportés par Espressif.
Sur l'ESP8266 il est raisonnable de ne pas régler la puissance du wifi au maximum, cela génère des reboot. Du coup j'y fait attention.
Ce problème était documenté dans les changelog de Tasmota, mais pas documenté coté Esphome.
Pas le même soucis sur l'ESP32. En fait je ne me souviens pas de soucis wifi avec ESP32. Uniquement avec ESP8266 (mais j'en ai plus que des ESP32).
en 2018 espressif a abandonné le code firmware esp8266 et utilise la branche ESP-IDF (celle déjà utilisée pour ESP32).
J'ai vu que plus récemment par exemple ils ont amélioré le roaming pour passer de bornes en bornes (esp en tant que client wifi).
Bref ça vaut peut-être le coup de ré-éssayer, l'instabilité a peut-être été corrigée.
Récemment j'ai acheté deux ESP32 avec possibilité de déporter une antenne, mais je n'ai pas encore testé.
[^] # Re: ESP32-C3 en access point
Posté par Luc-Skywalker . Évalué à 2 (+0/-0).
En tout cas, à quelques mètres de distance, ça marche (peut être le débit est pourri, peut être la liaison est hasardeuse, mais pour envoyer même pas 1ko de données toutes les 5 min ça le fait).
Après, pour faire de la vidéo surveillance / protection / espionnage (sous les jupes des filles ?) c'est une autre histoire.
"Si tous les cons volaient, il ferait nuit" F. Dard
[^] # Re: ESP32-C3 en access point
Posté par Luc-Skywalker . Évalué à 3 (+1/-0).
Effectivement, à quelques mètres les uns des autres, je n'ai jamais rencontré de pbs de wifi avec les ESP32 (comme j'ai un petit appart, je n'ai pas vraiment testé de plus longues portées).
Je n'ai pas fait non plus de mesures irréfutables (de débit, de stabilité etc), qu'on pourrait éventuellement comparer avec d'autres installations moins bricolées à l'arraché.
Mais comme j'ai lu aussi à droite à gauche que certains de ces modules étaient justement mal conçus à ce niveau là (l'antenne, je n'y comprends rien au passage), c'est pas impossible d'être tombé sur le mauvais cheval.
"Si tous les cons volaient, il ferait nuit" F. Dard
[^] # Re: ESP32-C3 en access point
Posté par gUI (Mastodon) . Évalué à 5 (+2/-0). Dernière modification le 17 juillet 2026 à 15:54.
Moi j'en ai une : mes éclairages de salon sont pilotés, et ma femme m'a jamais pété la gueule. Donc ça marche, c'est même plutôt fiable dans le temps long (10 ans peut-être pour les plus anciens ?).
En théorie, la théorie et la pratique c'est pareil. En pratique c'est pas vrai.
[^] # Re: ESP32-C3 en access point
Posté par Luc-Skywalker . Évalué à 4 (+2/-0).
ok, je comprends que c'est du co pilotage du coup, genre "retour de force" :)
"Si tous les cons volaient, il ferait nuit" F. Dard
[^] # Re: ESP32-C3 en access point
Posté par Pierre-Marie D . Évalué à 2 (+1/-0). Dernière modification le 20 juillet 2026 à 13:47.
Idem. Zéro problème.
J'ai suis même surpris de la fiabilité dans des conditions très moyenne où un ordi portable ou smartphone ne capte pas à 100%.
[^] # Re: ESP32-C3 en access point
Posté par Claude SIMON (site web personnel) . Évalué à 5 (+3/-0). Dernière modification le 17 juillet 2026 à 15:40.
J'ai acheté plusieurs lots d'ESP32 en passant par des boutiques différentes.
J'ai eu certains exemplaires qui refusaient catégoriquement de se connecter au Wi-Fi lorsqu'ils étaient enfichés sur un breadboard, mais un
WLAN.config(txpower=8)a définitivement résolu le problème.J'ai testé les montages utilisés dans les vidéos avec une connexion à mon smartphone en point d'accès à une distance de plus de 15 mètres en champs libre, et ils ont fonctionné sans soucis.
J'ai eu d'autres bizarreries. Avec les servomoteurs, je n'avais absolument aucun souci de chute de tension avec certains exemplaires d'ESP32, alors qu'avec d'autres, un simple frémissement d'un servomoteur redémarrait le microcontrôleur ou mettait le kit hors tension (exactement le même montage, j'ai juste interverti les ESP32). Le condensateur a définitivement résolu ce problème là aussi.
Zelbinium: pour la génération qui crée, pas celle qui scrolle…
