introduction

Je n’ai jamais été fan d’acheter des PC neufs, ni portables, ni des tours, de ce côté j'ai toujours été dubitatif. une xeon est un modèle de cpu d'intel dédié au monde professionnel

J’ai jeté mon dévolu sur un Lenovo Tiny M73 avec un Celeron G1840T. Petit, il se cache derrière l’écran, on peut augmenter la mémoire pour pas trop cher jusqu'à 16 Go de mémoire.
m73
Ça coûte 20/30 € sur LBC, voire moins, il n’y a que des avantages, on verra par la suite.
Par contre, même sous Linux, ça rame un peu…

Ni une ni deux, je vois qu’on peut potentiellement changer le CPU facilement, avec ceux-ci dans la doc de Lenovo :

  • Intel Core™ i3-4130T (2 cœurs / 4 threads, 2,9 GHz, 3 Mo de cache), 8 €

  • Intel Core i5-4570T (2 cœurs / 4 threads, 2,9 GHz, 4 Mo de cache), 20 €

  • Intel Core i7-4765T (4 cœurs / 8 threads, 2,0 GHz, 8 Mo de cache), 40 € d’occasion

Puis je me dis que le socket doit être compatible avec plein d’autres CPU — c’est très naïf, mais essayons.

projet xeon 1265l

Un site internet (aujourd’hui disparu) faisait le classement par socket, conso CPU, etc.
C’était génial pour avoir la liste complète des CPU compatibles par socket.

Apparemment, cela a été repris ici (mais c’est incomplet, il manque l’info sur la CG et la conso, le fameux TDP qui ne doit pas dépasser 45 W pour le Tiny) :
https://cpu-list.org

Du coup, je vois qu’un Xeon E3-1265L coche toutes les cases, en plus de ne coûter que 25 € (30 € maintenant mais moins cher qu’un i7).
Hop, je l’achète, je le mets dans mon M73 Tiny et… ça fonctionne comme un charme ! Sans rien changer, Linux le reconnaît très bien et surtout le BIOS le reconnaît.

Un Xeon 1265L qui tourne pour environ 50/55 € sans trop de difficulté.

Nom de modèle : Intel(R) Xeon(R) CPU E3-1265L v3 @ 2.50GHz
Révision : 3
Vitesse du processeur en MHz : 2469.215
Vitesse maximale du processeur en MHz : 3700,0000
Vitesse minimale du processeur en MHz : 800,0000
BogoMIPS : 4988.86

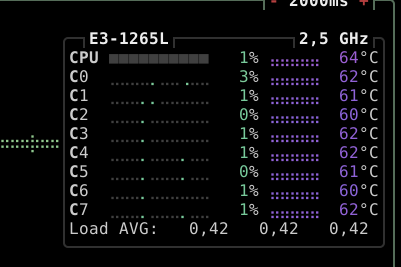

1265l

test avec un xeon E3-1275L v3

un Xeon 1275L, ça fonctionne aussi ? Environ 30 % plus puissant.
Oui, parfaitement, sans aucune modification du BIOS d’origine, vous enlevez votre Celeron, placez votre CPU, hop ça démarre. Celui-là en plus, je n’ai pas mis à jour le BIOS d’origine.
Avec un CPU Mark de 6327 à la place de 1576 pour mon Celeron, Linux devient super fluide.
C’est très véloce (pour moi et mon usage), plus que l’i5 très récent de mon boulot.

Petit défaut : quand je joue à des jeux Steam, ça souffle assez fort. Au repos, en utilisation de bureau, on entend un léger ventilateur.
Pour tout ce qui est compilation, LaTeX, VLC 4K, YouTube, jeux sous Wine, etc. : tout fonctionne parfaitement et très rapidement, KVM/QEMU sans problème non plus, c’est très fluide pour mon usage.

Il suffit d’un tournevis cruciforme. Les CPU d’AliExpress arrivent souvent avec un petit échantillon de pâte thermique : pas besoin d’en acheter si vous avez un budget serré.

amélioration lenovo m710q

Et là, je découvre l’eau chaude : ces Lenovo Tiny, finalement c’est super ! Mémoire pas chère, CPU upgradable pas cher, très petit, silencieux, etc…

J’achète donc un modèle plus récent à 30 € sur LBC, le M710q en vue d’avoir un CPU plus récent, , avec un port M.2 NVMe pour le disque dur + un SATA interne et jusqu’à 32 Go de RAM, pour m’éviter d’avoir un disque dur USB externe.

Je regarde comment utiliser mon Tiny M710q Apparemment lenovo mets de plus en plus de bios avec des listes blanche de processeurs accepté. J’achète par erreur un Xeon sans carte graphique :( et un qui a un TDP trop élevé, sans succès.
Un i7 officiellement compatible coûte encore 120 € — je n’ai pas envie de mettre autant. Oui, j’ai acheté avant de regarder le marché du CPU.
Et là, certaines sociétés récupèrent des Xeon mobiles soudés des portables, les ressoudent sur un socket 1151, vendent le CPU + BIOS modifié pour votre carte mère. Étonné, mais bon, je demande à un vendeur si le M710q est supporté -> oui.

Je pars là-dessus : un Xeon 2176M (BGA → LGA1151), avec un GPU Intel P630 intégré qui est plus puissant que mes CG Intel précédentes.
Il y a plein d’autres modèles de CPU prévus pour portables et mis sur un support LGA1151,

fr.aliexpress.com/item/1005004848484913.html

il y a le Xeon 2286M (15194 de CPU Mark - 8c/16t), mais c’est un peu trop puissant, je n’en ai pas forcément l’utilité et c’est plus cher. ainsi que les i9 et i7, qui ont l'avantage d’Être de faible consommation et overclokable

C’est un peu plus cher que prévu, soit 50 € le cpu — mais toujours moins qu’un i7, et surtout mieux :
6 cœurs / 12 threads, CPU Mark de 10 913 ! Pour mon usage perso, c’est vraiment élevé et sans avoir une tour qui prend de la place.

Mise en place du CPU version très courte, là c’est moins simple qu’un M73 :

un fer à souder TS101 avec panne fine, du flux, tresse à dessouder
 CH314A (6 €) programmateur de BIOS (pas obligatoire)

installer Flashrom sous Linux pour programmer le BIOS, ça se passe super bien !
 lire le BIOS pour le sauvegarder avec Flashrom avant toute manip avec la pince SOP8

dessouder le BIOS si nécessaire, c’est ce que j’ai fait, pas réussi avec la pince à le lire ou écrire avec sur la carte mère
 écrire sur une nouvelle puce le BIOS modifié, 1,25 € la puce 25Q1024 de Winbond

souder la puce BIOS fournie avec le Xeon 2176M ou celle programmée juste ci-dessus
 placer des rondelles plastiques sous les vis du support socket ! Fournies avec le CPU

remplacer les vis du socket par des 6/32 longueur 3/8 (un régal à trouver) car les rondelles sont un peu épaisses et les vis d’origine sont trop courtes, finalement j’ai acheté un nouveau support seul qui avait les vis à la parfaite longueur d’origine (10€)
 surélever la fixation du CPU et hop

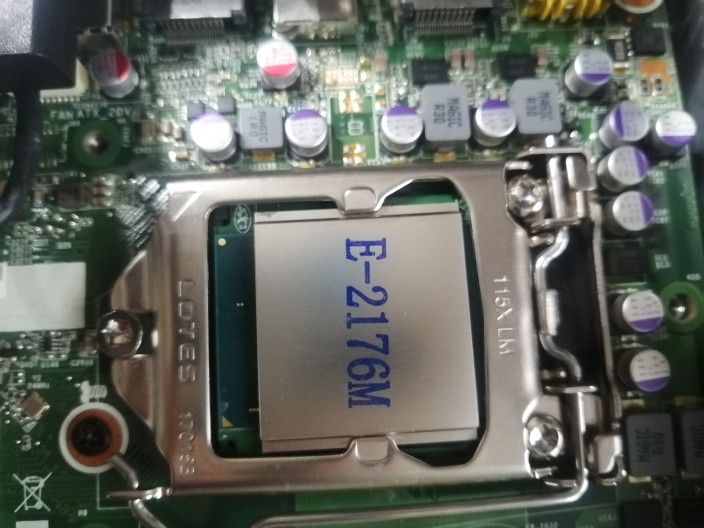

xeon2176m

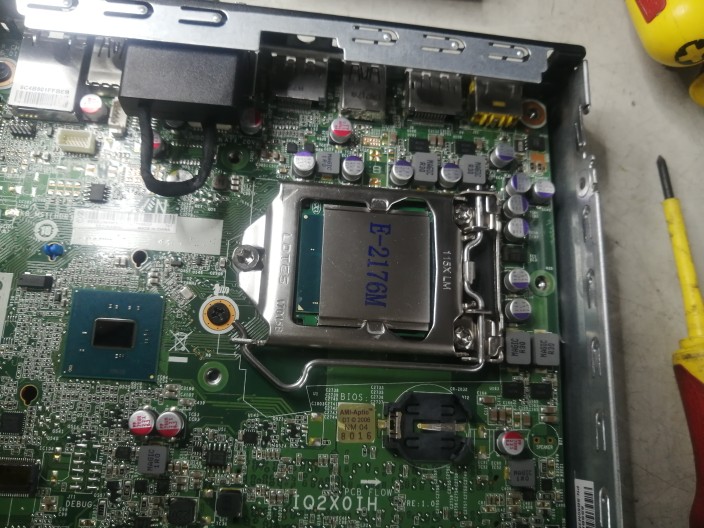

xeon2176m

on distingue le cpu qui deborde de son support soudé
page avec photo qui montre le cpu tel qu'elle
https://www.techpowerup.com/cpu-specs/xeon-e-2176m.c3545

est ce que c'est possible? oui, facile, pas trop mais avec le bon fer a souder et la bonne panne ca passe. ce sont les vis torx qu'il faut prendre plus longue

Personnellement je trouve qu’il chauffe très peu et moins que mon Xeon 1275L. Je n’ai pas touché au voltage ni à la puissance, je suis entre 35 et 50 degrés max.

Petit truc rigolo, ça boot bien, le BIOS fonctionne bien, j’ai un beau logo Lenovo qui s’affiche, je vais dans le BIOS et là tout est écrit en chinois ! Je trouve où changer la langue : français, anglais, chinois.
petit stress sur ce point

serveur faible consommation

Ce qu’il est possible de faire avec un M73 pour avoir plus de puissance et aussi possible vers moins de puissance :
Intel Xeon E3-1220L v3 : 13 W, CPU Mark : 1400, 30 €
Pas de carte graphique dans le cpu, idéal pour monter un petit serveur silencieux et de faible consommation.
_
Je n’ai pas essayé,_ ce sera à vos risques et périls, le changement de proc vers celui-ci.

conclusion

Pour les curieux, le Xeon 2176M est monté dans les Lenovo P72 à 3000 € neufs et se trouve encore entre 800 € et 1500 € d’occasion.
Pour un peu moins de 100 € tout compris vous en avez un (sans Nvidia forcément).
Je monte des M73 avec des Xeon à mon entourage, pour leur usage c’est parfait. Même sous Windows, je laisse le disque d’origine dans ce cas.
Pas de retour de leur côté sur des lenteurs. La plupart apprécient le fait qu’il soit invisible et presque silencieux.

xeon occasion

Le marché de l’occasion des Xeon est vraiment attractif, plus que les i7. Un Xeon 2630 v4 coûte 3 €, un 2690 v4 30 €.
Pour moins de 80 €, vous avez un CPU + carte mère + RAM qui tient tout à fait la route. Faut acheter le reste forcément, d’où l’avantage des M73 ou M710q de Lenovo où l’on n’achète que le CPU.
reste l’incertitude du BIOS qui possède une liste blanche de CPU. certain site répertorie si la mise a niveau est possible. Avec flashrom et uefitools sous linux, il est possible de voir si le ucode du futur cpu est dans le bios de votre carte mère, avec une IA ca peut vous aider sur ce point

https://www.cpu-upgrade.com/

en Allemagne ils vendent sur eBay des cartes mères avec IPMI Supermicro.
Utilisé avec un Xeon 2690 v2 à 15 €, vous avez pour moins de 50 € quelque chose de très potable qui vous permet de bien bricoler avec l’IPMI et les autres outils pro, comme dans votre data center mais à la maison.

https://www.ebay.fr/itm/355648717474

Forcément tous ces Xeon ont toutes les vulnérabilités imaginables, d’où leur retrait massif du marché professionnel ! Que Linux gère très bien ou que vous pouvez désactiver avec mitigations=off dans le grub pour les rebelles qui veulent un Linux rapide mais troué.

  • # Super idée !

    Posté par  (site web personnel, Mastodon) . Évalué à 4 (+2/-0).

    J'ai également un "tiny" lenovo M92p qui me sert de serveur basse consommation à la maison et j'avais jamais pensé qu'on pouvait installer un xeon dessus ! Certains ont tenté l'aventure avec succès.
    Allez hop dans la liste TODO

    https://www.funix.org mettez un manchot dans votre PC

  • # benchmark CPU

    Posté par  (site web personnel) . Évalué à 7 (+5/-0).

    j'utilise aussi les résultats de Passmark (ce que tu appelles CPU Mark) pour évaluer les performances des CPU :

    Le Single Thread Rating est intéressant à connaître lorsqu'on a des reliquats de logiciels mono-thread un peu trop calculatoires mais qui ne sauront utiliser qu'un cœur /o\ (c'est en voie de disparition, heureusement…)

    Il y a le TDP aka Thermal Design Power d'indiqué.

    et il y a des benchmarks pour les GPU :

    Merci pour ton retour d'expérience _o/ si tu avais le même pour mon EeePC 901 avec son Atom N270 poussif, ça m'arrangerait ;-)

    • [^] # Re: benchmark CPU

      Posté par  . Évalué à -3 (+0/-3).

      visiblement il faudrait le dessouder et mettre un N280 tu gagne 25%, c'est possible !

      par contre j'ai une station de soudage a air chaud, j'ai jamais réussi a dessouder quoi que ce soit sans griller la carte mère :( genre biscotte bien grillé. dommage sur ce point, pourtant j'en regarde des vidéo et je m'entraine !

  • # merci pour ton journal !

    Posté par  . Évalué à 2 (+1/-0).

    c'est très prometteur. Moi je m'amuse aussi avec des trucs anciens que j'achete en occasion et sur lesquels je mets un linux. Mon dernier achat est un Dell Wyse 5070, un client léger. Ce n'est clairement pas la même gamme que toi, et quand je vois les prix que tu cites, je trouve les prix des clients légers plutôt élevés sur le marché de l'occasion!

    Un grand merci !

    • [^] # Re: merci pour ton journal !

      Posté par  (site web personnel) . Évalué à 3 (+1/-0).

      c'est un processeur pentium N5030 dedans ? c'est 4 fois plus rapide qu'un atom d'un EeePC tout de même1.

      https://www.dell.com/support/manuals/fr-fr/wyse-5070-thin-client/5070_extd_ug/technical-specifications

      bon le GPU est poussif avec son Intel UHD 6052 G3dMark de 368, un peu moins avec l'AMD E91733 et son G3DMark de 1774

      les modèles se trouvent à 50 €, pas mal autour de 100 €, quelques-uns à 200 € voire 400 € o_O

      tu aurais le résultat de hw-probe -all -upload pour voir les différents périphériques ?

      1. https://www.cpubenchmark.net/cpu.php?cpu=Intel+Pentium+Silver+N5030+%40+1.10GHz ↩

      2. https://www.videocardbenchmark.net/gpu.php?gpu=Intel+UHD+Graphics+605&id=3861 ↩

      3. https://www.videocardbenchmark.net/gpu.php?gpu=Embedded+Radeon+E9173&id=3883 ↩

      • [^] # Re: merci pour ton journal !

        Posté par  . Évalué à 2 (+1/-0). Dernière modification le 26 mai 2025 à 16:33.

        je me suis trompé, c'est un 5010 et pas un 5070 !
        les specs sont ici: https://www.parkytowers.me.uk/thin/wyse/d/d10d/
        Le CPU est un Dual core AMD G-T48E qui tourne à 1.4GHz.

        Je t'envoie le résultat de la commande ce soir.
        Je l'ai eu pour 28 euros seulement !

        • [^] # Re: merci pour ton journal !

          Posté par  . Évalué à 1 (+0/-0).

          bon, pas de résultat de commande hw-probe pour ce soir, j'ai mis à jour le linux au denier démarrage, et ce qui m'arrive souvent arriva: ma config wifi est cassée. Plus de réseau, et j'avais la flemme de sortir le cable réseau de 15 metres.

          C'est un peu une malédiction chez moi, j'étais tout le temps en cable réseau dans mon ancien appartement, maintenant c'est en wifi mais je suis nul pour installer les pilotes sous linux, que ce soit des dongles "no-name" ou des marques (TP Link, Acer,…).

      • [^] # Re: merci pour ton journal !

        Posté par  . Évalué à 1 (+0/-0).

        Voici les specs (en retard):
        https://linux-hardware.org/?probe=28b7965823

        • [^] # Re: merci pour ton journal !

          Posté par  (site web personnel) . Évalué à 3 (+1/-0). Dernière modification le 08 juin 2025 à 19:47.

          ah moui la carte vidéo c'est pas trop ça :/ https://www.videocardbenchmark.net/gpu.php?gpu=Radeon+HD+6250&id=252
          Average G3D Mark 94
          Average G2D Mark: 30
          ça fait de l'OpenGL 4.4 c'est déjà très bien (4.6 ç'aurait été mieux)

          pour le CPU, https://www.cpubenchmark.net/cpu.php?cpu=AMD+G-T48E
          Multithread Rating 432
          Single Thread Rating 457

          c'est moins poussif qu'un atom n270 et même n550 (dans les derniers EeePC), mais moins performant qu'un Atom Z3560 que tu trouves dans des PC hybrides (clavier/tablette).

          pour le wifi, tu as
          USB 2357:012d / ff-ff-ff TP-Link Archer T3U [Realtek RTL8812BU] network - failed

          Quote:
          Driver is not found or not configured.
          You need to update kernel to version 6.2 or newer for the device to work properly or install one of the following additional drivers:

              jeremyb31/rtl8822bu
    morrownr/88x2bu
    RinCat/RTL88x2BU-Linux-Driver

          mais bon autant utiliser l'ethernet en gigabit.

          Un avantage de ZorinOS sur Linux Mint, c'est que le noyau est mis à jour pour gérer les périphériques récents (et ça tourne dans tes 2 Go de RAM, tu peux aller jusque 32 Go dans cette machine).

          Tu as le inxi qui est àmha un peu plus lisible https://linux-hardware.org/?probe=28b7965823&log=inxi

          bien vu d'avoir mis un SSD ;-) ça double sans doute tes 28 € initiaux, mais ça change la vie.

          • [^] # Re: merci pour ton journal !

            Posté par  . Évalué à 1 (+0/-0).

            Merci pour ta réponse.
            Pour le SSD, oui, je n'ai pas eu le choix: impossible d'installer Linux sur le disque dur de base, je n'arrivais pas à booter dur le Wyse avec ma clé USB. J'ai essayé plusieurs méthodes (Ventoy et autre) mais j'avais toujours une erreur "secure boot". Les Wyse semblent être assez vérouillés de ce coté.
            La solution: prendre un SSD, installer linux dessus à partir d'un autre PC, puis demonter le SSD pour ne recuperer que la "partie utile" du SSD (et pas le boitier qui le contient) et insérer directement le "petit" SSD dans le Wyse (sinon il faut un petit cable SATA et trouver la place de mettre le SSD dans le boitier du Wyse). En tout cas, une fois le linux déjà installé sur le SSD et mis dans le boitier, là, ça boote sans problème.

            Pour mon problème de wifi, je vais tenter un des drivers mentionnés par le site, et dénicher un vieux dongle wifi d'occasion (assez vieux pour que le driver soit directement dans le kernel que j'ai).

    • [^] # Re: merci pour ton journal !

      Posté par  . Évalué à 1 (+2/-1).

      oui je me demandais a l’époque qui pouvait bien acheté des xeon à 4000€, d'après le marché des cpu ancien entre chère et très chère neuf, intel en a vendu vraiment beaucoup, et grâce au faille spectre et autre POUF sur le marché de l'occasion à 10€ .

  • # Article sur les upgrades de mini PC Lenovo

    Posté par  . Évalué à 6 (+4/-0).

    Sur le sujet, je suis tombé récemment sur ce post de forum (en anglais) : https://forums.servethehome.com/index.php?threads/lenovo-thinkcentre-thinkstation-tiny-project-tinyminimicro-reference-thread.34925/

    Il liste la plupart des modèles de mini PC de chez Lenovo (pratique pour les recherches Leboncoin) et indique les infos sur ce qu'on peut faire comme upgrade.

    Par exemple, certains de ces PCs ont la capacité de rajouter un port PCIe, ça indique aussi le nombre de barettes de RAM qu'on peut mettre, la capacité max, …

    En tous cas merci pour le journal, c'est super d'avoir ce genre de retours d'expérience !

  • # RAM

    Posté par  . Évalué à 3 (+1/-0).

    Ça alors, j'étais persuadé que les Xeon exigent de la RAM ECC, mais donc non. Merci bien !

    Aussi, pendant qu'on parle de RAM, concernant le maximum : il est souvent possible de mettre plus que ce que la fiche technique mentionne. J'avais par exemple mis 64 ou 96Go de RAM dans des machines vendues pour 48Go max (des HP Z600). La raison est que ce maximum se base sur ce qui a été testé au moment de la validation du matos, et sur ce que le fabricant souhaite vendre.

    • [^] # Re: RAM

      Posté par  . Évalué à 3 (+2/-0).

      Le BIOS (en réalité le MRC, ou Memory Reference Code de la plateforme fourni par Intel) va s'adapter à ce qu'il a niveau barettes: Elles intègrent une SPD qui est lue par le code qui va faire l'initialisation DDR et lui exposent son interfaçage, ses timings, support ECC….

      Le point le plus problématique, ce serait que le BIOS ne reconnaisse pas le CPU changé. Même si c'est base sur la même plateforme (et donc RC Intel), on a toutes chances d'être bridé aux seuls ID des variantes CPU commercialisées à date d'achat de la machine et ça ne démarrera pas avec une variante diffusée plus tard.

      Bref, toujours faire une MAJ vers le dernier BIOS fourni par le fabricant si on a une version antérieure avant de changer un CPU.

      • [^] # Re: RAM

        Posté par  . Évalué à 3 (+2/-0).

        J'ajouterais que les Xeon ont un controleur DDR, au delà du support ECC, qui assure un point de fonctionnement qui me semble bien plus fiable que d'autres gammes Intel pour en avoir utilisé en embarqué. Je ne dirais pas que l'ECC n'y est pas utile, mais dans mon expérience beaucoup moins que sur des base Atom qui ont aussi été diffusées pour ce type d'usage: Là, clairement, on a des retours pas fameux et l'ECC ne suffit pas à cacher la misère. On sent vraiment qu'on n'a pas eu le même soin sur cet aspect tiré par le marché serveur.

        En prime, on a bcp de fautes multiples (donc non corrigibles à la volée, malgré un support du patrol-scrub dans les 2 cas): En général, avoir une statistique de multiples fautes devant les simples (corrigibles) pointe vers un problème à gérer… le boitier additionnel qui stocke la redondance/ECC (car oui, ajouter un boitier/du matériel, peut entâcher la fiabilité. On garde cependant le bénéfice de l'attribution de la faute de manière plus certaine que partir en exceptions variées/multiples ne pointant pas directement un pb mémoire)!!!

  • # Un Bios bidouillé chinois ?

    Posté par  (site web personnel) . Évalué à 2 (+1/-0).

    Autant je te rejoins sur l'utilisation de matériels pro d'occasion et ou le plaisir de "bidouiller" un peu le hardware, autant utiliser un Bios à la provenance douteuse me gêne énormément d'un point de vue cybersécurité…

    Déjà que même provenant de sources officielles, on considère que ce sont des bloatwares auxquelles il faut faire aveuglément confiance. Alors un firmware non officielle chinois…

    Les partisans du libre que nous sommes, souhaiteraient que des constructeurs intègrent un bios libre (ex coreboot : https://coreboot.org/).

  • # problème UHD Graphics P630 sur le 2286M avec linux

    Posté par  . Évalué à 0 (+0/-0).

    j'ai eu un peu de difficulté à corriger le pb

    j'ai reçu un 2286M pour un pote mais le gpu fait clignoter l’écran et bloquer le tiny, cela viens de différent bug à droite et a gauche du gpu intel, on comprend pourquoi il ne fabrique pas de carte graphique ! j'ai tester tout les microcode intel et noyau de 6.1 a 6.12 sans succès

    après avoir essayer certain paramètre xorg qui marche un petit peu mais sans être concluant

    pour résoudre ce pb il faut passer en paramètre noyau (/etc/default/grub) :

    intel_idle.max_cstate=1 i915.enable_dc=0 ahci.mobile_lpm_policy=1

    source :
    https://wiki.archlinux.org/title/Intel_graphics

    et pour pouvoir modifier votre conf vous démarrez, au moment de grub vous appuyez sur 'E' ajouter nomodeset à la fin de la ligne contenant linux puis f10

    ca démarrera en bon 640x480 des années 80 mais le tiny ne se bloquera plus, vous pouvez utiliser nano ou vim pour faire la modification, on aime bricoler avec linux !
